멀티컬러 샐랙터
2020. 2. 5. 11:16
하나의 익스투루더를사용하는 3d 프린터에 멀티컬러를 사용할수 있게 하는 스위치이다. 이것을 제작할 당시에는 3d 프린터 보드에 람프스라는 보드를 많이 사용했는데, 익스투르더를 1개 밖에 쓰지 못했다. 그래서 아날로그 스위치를 넣어서 스위칭 하는 방식으로 만들어 봤다.
아날로그 스위치를 이용해서 툴 체인지시, 멀티 컬러가 정확히 지정이 되지 않는다. 이것을 해결하기 위해, 프로필이 4개가 필요하다.
자세한 제작글은 네이버블로그에 적어 놨다 .
<파일링크>

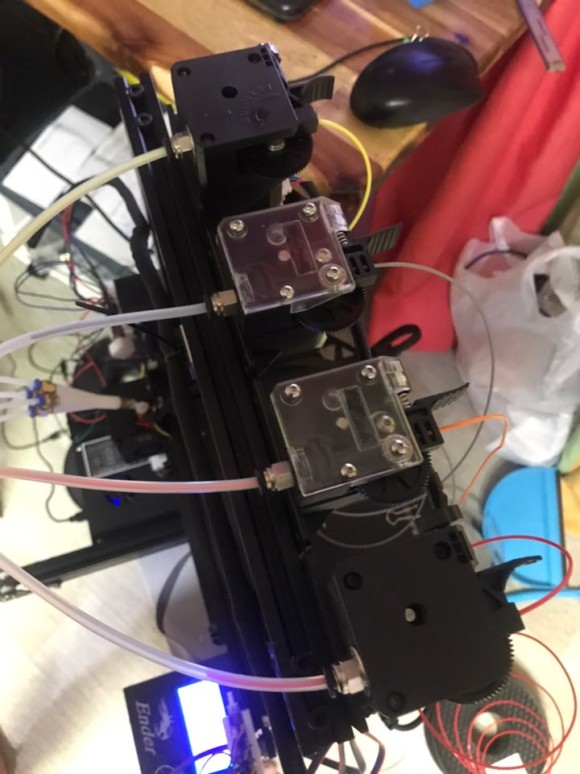

1번 노즐이 초록색
2번은 파란색
3번은 하얀색
4번은 노란색 필라멘트이다.
왼쪽 아래 슬라이싱 후에, 2번인 파란색부터 출력을 하는 것을 알 수가 있다. 그것을 해결 하기 위해서, 프린터 프로필도 2번(tool Ender 3 - E2)과 동일하게 설정해 줘야 한다. 만약에 3번인 하얀색을 먼저 압출 한다면 프린터 프로필은 3번(tool Ender 3 - E3)을 써야 한다. 더 이상 수정은 없고, 기존의 설계도 수정하지 않는다. 끝
2020. 1. 31. 8:56
엔더 3를 중고로 사 버렸다. 스위치 방식의 멀티 컬러를 해 보고 싶어서 샀는데, 구현만 하고 다시 처분하던지 해야 할 것 같다. 처음 구현에 4c 스위치 3개가 필요 하다고 생각했는데, 4c하나와 8c하나만 있으면 4컬러가 가능해 더 간편 하게 할 수 있을것 같다.
선색 -검초파빨 기준
4C ——————–»»>스위치
1 검정 A 3 파랑 C
2 초록 B 4 빨강 D
8C ——————————————————-»»»> 스위치
1A 1 1B : 3A 3 3B : A1 A A2 : C1 C C2
2A 2 2B : 4A 4 4B : B1 B B2 : D1 D D2
삽질 하다 보니 새벽 4시가 되 버렸다. 오늘 하루를 어떻게 버틸지 걱정이다.
